| Thời gian giao hàng: | 5-7 ngày làm việc |
| phương thức thanh toán: | T/T, Western Union |

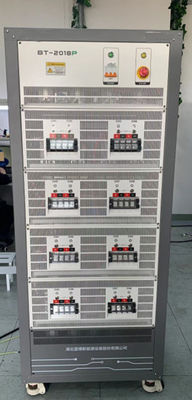

Thiết bị thử nghiệm điện áp cao và dòng điện cao cho bộ pin
Các thông số kỹ thuật
5V/100A-16CH
1Tên sản phẩm: Hệ thống thử nghiệm gói pin Mô hình sản phẩm:GRS-NT1văn hóa
| Điểm chỉ số | Các thông số chi tiết | Nhận xét | ||
| 1 | Năng lượng AC đầu vào |
Nguồn cung cấp điện ba pha: AC ~ 380V ± 10%/50Hz Lượng đầu vào tối đa: 9KW |
||
| 2 | Yêu cầu cấu hình PC |
Bộ nhớ hoạt động WIN7 hoặc cao hơn/4G/ Máy tính cứng 1T/CPU I3 |
||
| 3 | Điện áp đầu ra |
Phạm vi đo mỗi kênh: 0V-5V (có thể điều chỉnh liên tục) Độ chính xác đo: 0,05%RD ± 0,05%FS Sự ổn định: 0,05%RD ± 0,05%FS Điện áp xả tối thiểu: 0V Độ chính xác điều khiển: 0,05%RD ± 0,05%FS Độ phân giải tối thiểu: 0,001V |
||
| 4 | Điện năng hiện tại |
Phạm vi đo mỗi kênh: 1A-100A (có thể điều chỉnh liên tục) Độ chính xác đo: 0,05%RD ± 0,05%FS Sự ổn định: 0,05%RD ± 0,05%FS Độ chính xác điều khiển: 0,05%RD ± 0,05%FS Độ phân giải tối thiểu: 0.001A |
||
| 5 | Sức mạnh | Lượng đầu ra tối đa cho mỗi kênh: 0,5KW | ||
| Chống đầu vào kênh | ≥ 100MΩ | |||
| 6 | Thời gian phản hồi hiện tại | ≤ 10ms ((10% ~ 90% tải pin, không vượt quá) | Phản ứng động tốc độ cao có thể đáp ứng các yêu cầu của thử nghiệm mô phỏng điều kiện đo tiêu chuẩn cao. | |
| 7 | Thời gian chuyển đổi điện tích-thả | ≤20ms (10% ~ 90% tải pin, không vượt quá) | ||
| 8 | Tần số ghi lại dữ liệu |
Tần số ghi nhận cao nhất 20HZ 1. Thời gian △t: 50ms ~ 3600S (sự thay đổi thời gian) 2. điện áp △U: 20mV ~ 100V (sự thay đổi điện áp) 3. Điện △I: 100mA ~ 100A (sự biến đổi dòng) |
||
| 9 | Hiển thị chữ số | 6 chữ số có ý nghĩa (tăng điện: ××××; dòng: ××××) | ||
| 10 | Thời gian nhảy bước | < 1S | ||
| 11 | Chế độ lấy mẫu phát hiện | đo bốn dây | ||
| 12 | Điện áp tham chiếu |
Dùng chip tích hợp tiêu chuẩn đặc biệt của Hoa Kỳ; Hệ số nhiệt độ: 5ppm/°C (tối đa) |
||
| 13 | tình trạng cắt giảm | Điện áp, dòng điện, thời gian, công suất, thay đổi điện áp, T1, biến tùy chỉnh và các điều kiện cuối khác | ||
| 14 | Chế độ sạc | Sạc điện liên tục, sạc điện áp liên tục, sạc tốc độ, sạc điện năng liên tục, sạc giới hạn điện áp liên tục | ||
| 15 | Chế độ xả | Thả điện không đổi, thả điện kháng không đổi, thả điện tốc độ, thả điện năng không đổi, thả điện giới hạn điện không đổi | ||
| 16 | Phạm vi thử nghiệm chu kỳ | 1-99999 lần, bước làm việc vòng lặp duy nhất 254, với chức năng vòng lặp lồng, hỗ trợ tối đa 3 lớp lồng | ||
| 17 | Bảo vệ an ninh |
Bảo vệ quá điện áp phần cứng, bảo vệ quá điện hiện tại phần cứng, bảo vệ mạch ngắn, bảo vệ kết nối ngược, bảo vệ dữ liệu tắt điện, bảo vệ quá xả,bảo vệ dưới dòng điện, bảo vệ công suất, Các tham số thiết lập bao gồm: giới hạn điện áp trên, giới hạn điện áp dưới, giới hạn dòng điện trên, giới hạn dòng điện dưới, thời gian chậm |
||
| 18 | Bảo vệ mất điện | Sau khi ngắt nguồn điện bên ngoài, pin và thiết bị sẽ tự động ngắt kết nối, tránh các tai nạn do tái cung cấp điện. | ||
| 19 | Các đặc điểm kênh |
Số kênh: 16 kênh Tính năng kênh: nguồn điện không đổi và nguồn điện áp không đổi với cấu trúc vòng kín kép Chế độ điều khiển: điều khiển độc lập, lập trình độc lập |
||
| 20 | Truyền thông phần cứng |
Tốc độ: 19,2KBPS Chế độ: Công nghiệp cách ly tốc độ cao RS485 ((USB giao diện) |
||
| 21 | Tốc độ lấy mẫu dữ liệu | 3 dữ liệu/giây (mỗi kênh) | ||
| 22 | Chế độ báo động | Lưu ý hoàn thành thử nghiệm, báo động bảo vệ an toàn, báo động lỗi bất thường, thông tin nhanh về màn hình đạn | ||
| 23 | Phần mềm máy tính phía trên |
Hệ thống thử nghiệm pin LANBTS, kiểu WIN10, thiết kế GUI phẳng, Chế độ điều khiển hỗ trợ: khởi động hoạt động, dừng bình thường, dừng khẩn cấp, tiếp tục tự động, nhảy tùy ý, khởi động đặt lại tham số, nhảy bắt buộc, thay đổi kênh và các chức năng khác; Chức năng cơ bản: kiểm soát chu kỳ, phân tích dữ liệu, quản lý cơ sở dữ liệu tập trung, đường cong phân cấp, đường cong quy trình, đường cong chồng chất công suất, ghi lại sự kiện, vv |
||
| 24 | Kế hoạch lập trình | Chương trình là độc lập, chương trình bước làm việc có thể được nhóm, sửa đổi, sao chép, chia sẻ, dán, thông minh nhập tham số, tự động hoàn thành,Chế độ ghi dữ liệu có thể được đặt riêng cho mỗi bước, điều khiển suy đoán tình trạng chu kỳ thông minh của các biến số khác nhau N1/N2/C1/T1, | ||
| 25 | Hiển thị thời gian thực |
Điện áp hiện tại, dòng điện, công suất, thời gian tuyệt đối, số chu kỳ, trạng thái hoạt động, chế độ hoạt động, v.v. Khối hiển thị có thể được lật để hiển thị, sơ đồ thử nghiệm, thông tin biến và năng lượng, vv, hỗ trợ hiển thị đường cong thời gian thực năng động |
||
| 26 | Chức năng phân loại thông minh | Hỗ trợ một loạt các chức năng sắp xếp thông minh, chẳng hạn như điện áp, dòng, công suất, thời gian và đường cong, sắp xếp kết quả nhanh chóng | ||
| 27 |
Báo cáo dữ liệu
|
Hỗ trợ duy nhất hoặc nhiều dữ liệu lưu, nhiều dữ liệu lưu tự động tạo một thư mục mới, tên tập tin tự động thêm vào thời gian bắt đầu và số hộp và số kênh, dễ dàng quản lý dữ liệu | ||
| 28 | Sao lưu dữ liệu | Quá trình sao lưu dữ liệu theo lịch trình, sao lưu tắt điện, sao lưu máy tính | ||
| 29 | Phương pháp lưu dữ liệu | Người dùng có thể tùy chỉnh tên và đường dẫn lưu dữ liệu, dữ liệu được lưu dưới dạng tệp. | ||
| 30 | Nâng cấp phần mềm | Hỗ trợ đẩy từ xa mạng, nâng cấp trực tuyến; | ||
| 31 | Độ ẩm tương đối của môi trường làm việc | ≤ 85% RH (không có ngưng tụ hơi nước) | ||
| 32 | Phạm vi nhiệt độ hoạt động | -10 °C ~ 50 °C (trong phạm vi, đảm bảo độ chính xác đo) | ||
| 33 | Khả năng duy trì | Cấu trúc mô-đun, phụ tùng thay thế có sẵn, phụ tùng thay thế kịp thời, bảo trì, miễn phí trong thời gian bảo hành. | ||
| 34 | ồn | < 60dB | ||
| 35 | Chế độ làm mát | làm mát bằng không khí ép | ||
| 36 | Kích thước tủ đơn vị | Chassis tiêu chuẩn, tùy thuộc vào vật lý | ||
| 37 | Máy pin đầu ra | (được tùy chỉnh bởi người dùng) mũi đồng | ||
| 38 | Chức năng mở rộng (tùy chọn) | Các kênh phụ trợ điện áp và nhiệt độ có thể được cấu hình theo yêu cầu (kênh phụ trợ 8CH / bộ, người dùng có thể xác định số liên quan đến kênh chính) | ||
(Từ mục đích thực tế)
Phần mềm đặc biệt cho hệ thống thử nghiệm pin
Phần mềm kiểm soát hệ thống thử nghiệm pin và phần mềm phân tích dữ liệu dựa trên những lợi thế của các sản phẩm nước ngoài tương tự, kết hợp với thói quen của người dùng trong nước, chúng tôi đã thực hiện một sự phát triển mới.Việc áp dụng phần mềmKiến trúc.NET, phong cách WIN10, thiết kế phẳng, tốc độ tính toán mượt mà hơn, xử lý dữ liệu mạnh mẽ hơn và các chương trình lập trình có thể được chỉnh sửa v.v.
Màn hình phun phần mềm
Giao diện chỉnh sửa sơ đồ thử nghiệm
Giao diện phần mềm phân tích dữ liệu
|
|
