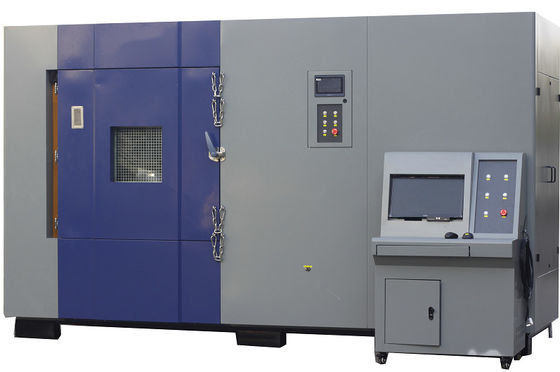

Máy thử kim ép pin

Các thông số kỹ thuật chính:

.1 Khối lượng hiệu quả 5000L

.3 Kích thước bên trong của khu vực thử nghiệm W ((chiều rộng) 2500mm*H ((cao) 1000mm *D ((thần) 2000mm

.4 Kích thước bên ngoài W ((chiều rộng) 3860 mm*H ((độ cao) 2300 mm*D ((chiều sâu) 2230 mm (phẳng)

Mẹo: Kích thước xin vui lòng làm theo xác nhận thiết kế cuối cùng ba quan điểm chiếm ưu thế!

5. Hiển thị lực lượng cảm biến áp suất chính xác cao và hiển thị thông qua màn hình máy tính

6 Chế độ điều khiển Điều khiển bằng máy tính, điều khiển dây từ xa, có thể bảo vệ hiệu quả an toàn của người kiểm tra

7 Các biến số điều khiển PLC và máy tính có thể được điều khiển và hiển thị riêng biệt; áp suất, đột quỵ, tổng điện áp hoặc điện áp đơn có thể được sử dụng như các biến số điều khiển một mình hoặc kết hợp.và thử nghiệm sẽ dừng lại khi bất kỳ điều kiện nào đạt được giá trị đặt.8 Camera hệ thống camera giám sát camera có lửa, chống cháy, chống nhiệt độ cao; tấm chắn chống nổ là có thể thay thế và đi kèm với 2 phụ tùng thay thế

.9 Điều khiển từ xa Việc thiết lập tất cả các thông số điều khiển, thu thập dữ liệu và ghi hình của hệ thống giám sát có thể được điều khiển bởi một máy tính cách xa thiết bị

.10 Độ chính xác độ phân giải Nhiệt độ 0,1°C, điện áp 1mv

.11 Chủng cố bệ hạ có dung lượng 1 TB

.12 Chế độ lái thủy lực

.13 Tần số thu thập dữ liệu: 50 lần/giây

.14 Động cơ tối đa: Động cơ: 600mm, độ chính xác điều khiển 1mm,

.15 Chế độ truyền tín hiệu cổng nối tiếp RS 232 hoặc cổng nối tiếp truyền tốc độ cao USB2.0

.16 Hệ thống lấy mẫu số 2 điện áp 0-60V, độ chính xác 0,1%;

Nhiệt độ hai chiều 0-800 °C, độ chính xác 0,5 °C

.17 Tốc độ đẩy 1 ~ 400mm/min (có thể điều chỉnh)

.18 Hiển thị lực thâm nhập kỹ thuật số có thể điều chỉnh, độ chính xác là 0,1%

.19 Extrusion jig arc extrusion disc (radius 7 mm), có thể liên tục đạt được nhiều lớp extrusion deformation filling

.20 Kênh thu điện áp chính 1

.21 Phạm vi thử nghiệm nhiệt độ 0 ~ 800°C

.22 Độ chính xác điện áp và nhiệt độ ± 1%fs

.23 Điều chỉnh áp suất điều khiển van servo

.24 Phạm vi áp suất 1KN - 200KN điều khiển thủy lực

.25 Độ chính xác áp suất ≤ ± 0,5 % (FSR)

.26 Độ chính xác điều chỉnh áp suất ± 1%

.27 Tốc độ ép 1 ~ 600mm/S (được điều chỉnh)

.28 Độ phân giải dịch chuyển 0.01mm

.29 Độ chính xác điều khiển dịch chuyển ± 1%

.30 Độ chính xác hiển thị điện áp ± 0,2% FSR

.31 Giữ áp suất từ 0 đến 9999 giây

.32 Deformation Extrusion 0 ~ 100% thiết lập vải đa bánh răng, có thể liên tục đạt được tải độ biến dạng extrusion đa lớp

.33 Tần số thu thập 100Hz

.34 kim thép tiêu chuẩn Phi 2mm - Phi 8mm kim thép chống nhiệt độ cao mỗi 2, chiều dài 100MM, hoặc tùy chỉnh theo yêu cầu của người dùng

.35 Mũi kim là 200MM cách xa phần dưới của mặt phẳng pin

.36 Tốc độ châm cứu với tốc độ 1-80mm / s, từ hướng thẳng đứng với tấm pin thông qua

.37 Lực thâm nhập 250kg

.38 Di chuyển 500mm hoặc theo lịch hẹn

.39 Chế độ kẹp Kẹp thủ công

Mô tả ngắn gọn

Máy ép pin điện được sử dụng để mô phỏng tình huống pin bị nén trong quá trình sử dụng, vận chuyển và lưu trữ các gói pin điện hoặc hệ thống, pin pin,hoặc module pin. Nó nhân tạo trình bày các tình huống khác nhau mà pin có thể gặp phải khi chịu lực bên ngoài mạnh mẽ và được sử dụng để đánh giá hiệu suất an toàn của pin;Thiết bị hoàn toàn có thể đảm bảo an toàn cá nhân và không gây hại cho môi trường thử nghiệm trong trường hợp pin cháy hoặc nổ trong quá trình thử nghiệmDữ liệu thử nghiệm thời gian thực (như điện áp pin, nhiệt độ tối đa trên bề mặt pin,dữ liệu video áp suất để đánh giá kết quả thí nghiệm) nên được sử dụng để xác định rằng pin không nên cháy, phát nổ hoặc khói sau khi hoàn thành thử nghiệm; Nó cũng là một thiết bị thử nghiệm thiết yếu cho các nhà sản xuất pin và các viện nghiên cứu.

Các áo khoác dây đều được phủ bằng các đường ống chống cháy kim loại, ngăn chặn hiệu quả hiện tượng của quá trình thử nghiệm pin cháy và cháy;
Lắp đặt đèn chiếu sáng để nhìn rõ tình hình bên trong studio từ bên ngoài;
Lắp đặt các lỗ thử nghiệm và cổng cung cấp không khí, với cổng cung cấp không khí và quạt ống xả sẽ loại bỏ hiệu quả hơn khí thải thử nghiệm và áp suất không khí nhanh chóng;Các lỗ thử được thiết kế để các nhà thử nghiệm phát hiện nhiệt độ hoặc áp suất không khí trong không gian thử nghiệm;
Phần điều khiển và buồng thử nghiệm được tách ra và có thể hoạt động ở khoảng cách 1-2 mét, cung cấp các biện pháp an toàn nhất định

Phương pháp thử nghiệm hiện tại cho các pin riêng lẻ

---Hướng ép: áp dụng áp lực vuông theo hướng tấm pin;
--- Hình dạng tấm ép: một thân hình bán trụ với bán kính 75mm, chiều dài (L) lớn hơn kích thước của pin nén;
---Tốc độ ép: (5 ± 1) mm/s
---Trình độ ép: Ngừng ép sau khi điện áp đạt 0V hoặc biến dạng đạt 30% hoặc lực ép đạt 200kN (điều nào đạt trước).
Quan sát trong 1 giờ.

Phương pháp thử nghiệm cho mô-đun pin

---Hướng nén: Hướng mà trong đó mô-đun pin dễ bị nén nhất trong bố trí tổng thể của xe là giống nhau.Nếu hướng dễ bị nén nhất không có sẵn, áp dụng áp lực thẳng đứng theo hướng sắp xếp của các pin riêng lẻ;
---Tốc độ ép: (5 ± 1) mm/s
--- Hình dạng tấm ép: một thân hình bán trụ với bán kính 75 mm, chiều dài (L) lớn hơn kích thước của pin nén nhưng không quá 1m;
---Trình độ ép: Khi biến dạng của mô-đun pin đạt 30% hoặc lực ép đạt 1000 lần trọng lượng của pin hoặc lớn hơn các giá trị được liệt kê trong bảng 1,giữ trong 10 phút và quan sát trong 1 giờ
