Coin Cell tự động sản xuất dây chuyền lắp ráp pin lithium

Mới đây Coin Cell tự động tạo ra

1.1 Khái niệm thiết kế và mô tả chức năng

Coin cell assembly line mainly realizes the automatic mass production of negative cover + negative sheet + diaphragm + Electrolyte liquid injection + positive sheet + positive shell + sealing complete set of process equipment, giúp cải thiện hiệu quả sản xuất sản phẩm trong khi giảm chi phí lao động,và tự động hóa thiết bị có thể đảm bảo sự nhất quán của sản xuất sản phẩm và cải thiện tỷ lệ đủ điều kiện.

Biểu đồ luồng hoạt động của thiết bị 1.2

Negative cover vibrating plate feeding-pole piece 1 conveyor belt feeding combination station-diaphragm bowl cutting and pressing-electro-hydraulic supplement-pole piece 2 conveyor belt feeding combination station-positive shell vibrating plate feeding-word shell combination cover closing -2 tons servo electric cylinder sealing forming-conveyor belt discharging

1.3 Mô tả hoạt động của thiết bị

Negative cover vibrating plate feeding-pole piece 1 conveyor belt feeding combination station-diaphragm bowl cutting and pressing-electro-hydraulic supplement-pole piece 2 conveyor belt feeding combination station-positive shell vibrating plate feeding-word shell combination cover closing -2 tons servo electric cylinder sealing forming-conveyor belt discharging

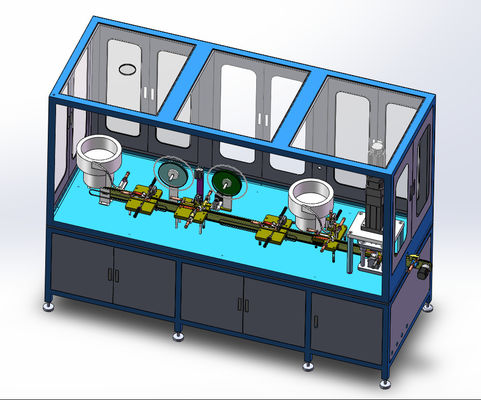

1.4 bản vẽ bố trí thiết bị (kế hoạch tổng thể của thiết bị, thiết bị thực tế được giao phải tuân theo kích thước cuối cùng được xác nhận bởi cả hai bên)

1.5 Bảng tham số thiết bị

1.6 Màu sắc của thiết bị

1 Màu xám hoặc bảng màu do khách hàng cung cấp;

2. các thông số hiệu suất thiết bị

Các thông số kỹ thuật của thiết bị 2.1

• Tốc độ sản xuất: 35-40ppm / phút (các yếu tố không thể theo kịp tốc độ của các mảnh cột tay không được bao gồm trong các mục chấp nhận)
• Tỷ lệ chứng nhận thiết bị: ≥99% (ngoại trừ các vật liệu nhập khẩu)
• Tỷ lệ di chuyển thiết bị: ≥98%
• Gói ≤1t/m²;
• Nắp vỏ vỏ không được đảo ngược hoặc bị kẹt, và không gây ra vết trầy xước, trầy xước, lỗ hổng, va chạm và các khiếm khuyết khác trong quá trình vận hành vỏ vỏ,và ngăn chắn sau khi đâm không phải có vết nứt, lỗ hổng và các khiếm khuyết khác;
• Phần cột và khẩu khẩu không được hư hại trong khi vận hành thiết bị;
• Phần cột nằm ở trung tâm của vỏ vỏ, độ đồng tâm ban đầu là ≤ 0,2 mm và vỏ vỏ không được "nhảy" trong quá trình hoạt động;
• Phân ngăn có hình chén để tránh mạch ngắn do sự lệch của phần cột; (Phương pháp vật liệu đầu vào của phân ngăn là vật liệu cuộn,với đường kính bên ngoài tối đa 250mm và chiều rộng 14mm-20mm)
• Khối lượng tiêm chất lỏng là 0 ~ 20uL, độ chính xác tiêm chất lỏng là ± 1uL, và chất điện giải không được nhỏ giọt vào vị trí bên ngoài âm hộ;
• Biên niềng niêm phong cao 1,56±0,05mm, tổng chiều cao là 1,93±0,05mm, và đường kính bên ngoài là ≤9,47mm (thiết bị không được tùy chỉnh,và khuôn trạm được tùy chỉnh theo kích thước được cung cấp bởi khách hàng);
• Sau khi niêm phong, sản phẩm không được rò rỉ chất lỏng, ngoại trừ các yếu tố xấu của các bộ phận thay thế (tỷ lệ rò rỉ không được cao hơn so với các sản phẩm niêm phong hiện có của chúng tôi).

2.2 Hiệu suất thiết bị

1Hiệu suất sản xuất: 35-40ppm/min (điều mà đập cột trên tay không thể theo kịp không được bao gồm trong mục chấp nhận)

2Tỷ lệ đủ điều kiện: ≥99% (ngoại trừ các vật liệu nhập khẩu)

3Tỷ lệ di chuyển cây trồng: ≥ 98%

2.3 Danh sách thiết bị

2.4 Các thành phần phần cứng
