| phương thức thanh toán: | T/T, Western Union |
Máy hàn laser cho máy hàn pin pin
hàn bằng laser Mô hình thiết bị: GRS-ZHC1500W

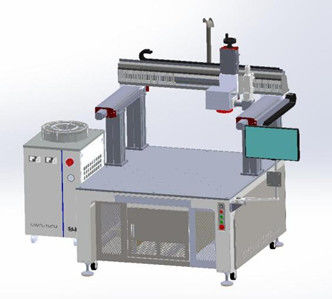

Sự xuất hiện của thiết bị (I):
(Hình ảnh chỉ để tham khảo, tùy theo sản phẩm thực tế)
(II) Kích thước thiết bị (chỉ để tham khảo)
(III) giới thiệu thiết bị:
1Phạm vi quét của galvanometer là 150 * 150mm, và phần ngoài phạm vi được hàn thông qua khu vực di chuyển trục xy;
2. Định dạng di chuyển khu vực x800 y600;
3Khoảng cách giữa ống kính rung và bề mặt hàn của mảnh làm việc là 335mm, và các sản phẩm có chiều cao khác nhau được sử dụng sau khi điều chỉnh chiều cao trục z;
4. Điều chỉnh bằng tay chiều cao trục z, phạm vi điều chỉnh 200mm;
5. Hệ thống hàn quét galvanometer được áp dụng để giảm thời gian di chuyển của trục và hiệu quả hàn cao hơn;
6. Bàn làm việc áp dụng một cấu trúc gantry, sản phẩm không di chuyển, và đầu laser được di chuyển và hàn để giảm sự hao mòn của trục di chuyển;
7. bàn làm việc laser được thiết kế theo cách tích hợp, và xưởng được sắp xếp ở các vị trí khác nhau, do đó tiết kiệm không gian sàn;
8. Bàn trên tấm nhôm lớn mịn màng và đẹp. Bàn trên được trang bị 100 * 100 lỗ lắp đặt, thuận tiện để khóa thiết bị;
9Các ống kính bảo vệ dao không khí và sử dụng khí áp suất cao để cô lập các vết phun được tạo ra trong quá trình hàn (được khuyến cáo rằng áp suất không khí nén là hơn 2kg).
(IV) giới thiệu phần mềm hàn laser:
1. Điều khiển PC, giao diện thân thiện, dễ học;
2. đường hàn có thể dạy lập trình mua lại, có thể nhập (dxf) tập tin;
3Cửa sổ quy trình là phong phú, và các thông số thích hợp có thể được thiết lập theo nhu cầu;
4Theo các quy trình thiết lập sản phẩm khác nhau và các thông số quy trình, có thể được ghi lại sau khi lưu và có thể được sử dụng lại.
5. chế độ tuyến tính (đường thẳng, đường sóng, vòng tròn) một loạt các biến, cải thiện chất lượng hàn.
(V) tham số laser:
| Mô hình | GRS-ZHC1500W |
| Lượng đầu ra tối đa | 1500W |
| Độ dài sóng trung tâm | 1070±10nm |
| Không ổn định công suất đầu ra | < 1% |
| Chất lượng chùm | M2<1.3 |
| Chiều dài sợi | 20m |
| Chiều kính lõi sợi | 100m |
| Chế độ hoạt động | Tiếp tục hoặc điều chỉnh |
| Lượng tiêu thụ năng lượng laser | 2kw |
| Tiêu thụ năng lượng của bể nước | 1.5kw |
| Nhiệt độ môi trường làm việc | 5-45 °C |
| Độ ẩm môi trường làm việc | < 75% |
| Chế độ làm mát | Làm mát bằng nước |
| nhu cầu cung cấp điện | 380V ± 10%,50Hz,60A |
(VI) Danh sách cấu hình:
| Số hàng loạt | Tên phụ kiện | Mô hình | Nhận xét |
| 1 | Máy hàn laser sợi | GRS-ZHC1500W | |
| 2 | Laser | 5M-0150HC | 1500W |
| 3 | Máy làm mát | cwfl-150AN | Máy làm mát điều chỉnh nhiệt độ kép |
| 4 | đầu đầu ra laser | 15GB | đầu quét galvanometer quang học hai chiều |
| 5 | hệ thống phần mềm | ZJH23P-B | Hệ thống hàn galvanometer định dạng di chuyển |
| 6 | Thang máy chủ | Mô-đun du lịch x800y600z200 | tủ tấm kim loại |
| 7 | Điều khiển điện | - Không, không. | |
| 8 | Máy tính chủ |
Tần số chính trên 2,7 GHz Bộ nhớ 4G |
Solid State Drive/win7 |
| 9 | hệ thống servo | 400W | |
| 10 | Vòng vít dẫn / đường ray hướng dẫn | Vít nghiền | Độ chính xác định vị 0.03mm |
| 11 | Cửa sổ bảo vệ | ống kính thạch anh |
|
|
