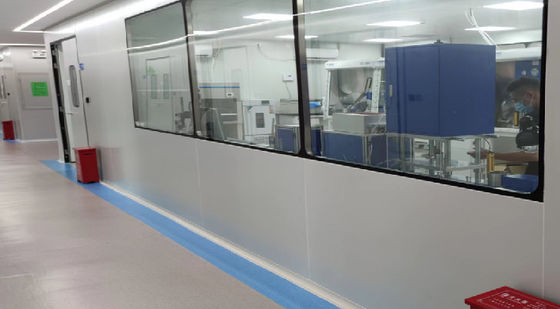

Lithium Battery Clean Dry Room

Chi tiết sản phẩm

Thiết kế hệ thống sưởi ấm, thông gió, điều hòa không khí và tinh khiết trong các nhà máy pin lithium-ion nên đáp ứng các yêu cầu của quy trình sản xuất đối với môi trường sản xuất.

Tổ chức luồng không khí của phòng sạch (khu vực) và phòng khô nên được xác định theo độ sạch, nhiệt độ điểm sương và các yêu cầu của quy trình sản xuất.

In addition to the principles of air conditioning system division should comply with the current national standard industrial building heating ventilation and air conditioning design code and the relevant provisions of the electronic industry clean workshop design code, cũng phải đáp ứng các quy định sau đây.

1Hệ thống điều hòa không khí nên được đặt riêng biệt giữa phòng sấy và phòng điều hòa không khí chung.

2Hệ thống điều hòa không khí nên được đặt riêng biệt trong phòng sấy với sự khác biệt nhiệt độ điểm sương lớn.

3Phòng sấy với các yêu cầu về sự sạch sẽ và phòng sấy không có yêu cầu về sự sạch sẽ nên được thiết lập riêng biệt với hệ thống điều hòa không khí;

4Các xưởng sản xuất tích cực và tiêu cực nên được trang bị riêng biệt với hệ thống điều hòa không khí;

5. Các xưởng với một lượng lớn sản xuất bụi nên được trang bị một hệ thống điều hòa không khí độc lập, và nên được trang bị một thiết bị xử lý bụi;

Phòng sấy nên thực hiện tính toán tải độ ướt nghiêm ngặt, và sự phân tán độ ẩm nên bao gồm những điều sau:

1. Phân tán độ ẩm cơ thể

2. Sự phân tán độ ẩm của cấu trúc bao bì

3. Phân tán độ ẩm của nguyên liệu thô và vật liệu đóng gói

4. Sự phân tán độ ẩm của quá trình

5ẩm bề mặt ướt khác nhau

6Số lượng độ ẩm được đưa vào bởi không khí thấm

7ẩm được mang vào bởi không khí trong lành.

Phòng sấy và không gian xung quanh nên duy trì một sự khác biệt áp suất tĩnh nhất định, thông gió và khí thải khói của phòng sấy,ống dẫn không khí của hệ thống điều hòa không khí phải tuân thủ các quy định có liên quan của mã tiêu chuẩn hiện hành quốc gia về thiết kế tòa nhà GB 50016 khi đi qua phòng sấy, tường ngăn và trần nhà, và phải tuân thủ các quy định sau đây

1Các biện pháp kín không khí nên được thực hiện giữa tuyere và trần nhà;

2Các biện pháp kín không khí nên được thực hiện giữa ống dẫn không khí và trần của bức tường phân vùng;

3Khi ống xả khói đi qua tường ngăn, một van niêm phong điện nên được đặt ở trần nhà.

Thiết kế của hệ thống điều hòa không khí lọc của phòng sấy phải tuân thủ các quy định sau:

1- Các tính toán cân bằng của độ ẩm lỏng và tải ướt nên được thực hiện;

2. Máy điều hòa không khí và máy khử ẩm nên ở gần xưởng sản xuất;

3Thiết bị, ống dẫn không khí và phụ kiện của hệ thống nên được niêm phong.

Khối lượng cung cấp không khí cần thiết cho các phòng có độ ẩm thấp nên được xác định theo kết quả tính toán cân đối nhiệt và độ ẩm,và không nên thấp hơn so với bảng sau của thay đổi không khí.

Trong hệ thống xử lý không khí của phòng sấy, không khí trong lành nên được xử lý trước bằng cách làm mát và khử ẩm trước tiên, và thiết bị xử lý trước nên sử dụng nước lạnh.

Khi nhiệt độ điểm sương cần thiết của phòng sấy thấp hơn -50 độ, nên sử dụng hệ thống xử lý khử ẩm hai giai đoạn.

Khi phòng sấy có một lớp giữa không khí trở lại, ống không khí trở lại nên được sắp xếp trong lớp giữa không khí trở lại để phục vụ nó.

Khi hệ thống điều hòa không khí lọc của phòng sấy áp dụng chế độ không khí trở lại phía dưới, khi phòng liền kề không phải là môi trường độ ẩm thấp,không thích hợp để sử dụng hình dạng tường kẹp không khí trở lại

Thiết bị khử ẩm đầu cuối phải đáp ứng các yêu cầu sau:

1. Nó nên ở trạng thái áp suất dương;

2Thiết bị nên được thiết lập trước khi hiệu ứng ban đầu, hiệu ứng trung bình bộ lọc hai giai đoạn

3Các phần cuối cùng khử ẩm nên áp dụng một cấu trúc hàn hoàn toàn

4Trong khu vực xử lý của phần khử ẩm cuối cùng, tỷ lệ rò rỉ không khí của khu vực tái tạo không nên lớn hơn 0,5%

5Khi sử dụng máy khử ẩm quay, đơn vị chứa các thành phần ăn mòn vật liệu quay trong không khí trở lại nên được thiết lập để loại bỏ các thành phần ăn mòn.
