Pouch Cell Top bên niêm phong khử khí và niêm phong trước ba trong một máy

Hãy giới thiệu:

Thiết bị này chủ yếu có ba chức năng: niêm phong phía trên, đóng gói trước và khử khí đứng chân không cho pin lithium pin túi;Máy này thông qua các phân loại giao diện hiển thị chính xác kiểm soát bên trên bao bì, bao bì trước, chân không tĩnh ba chức năng. nó bao gồm niêm phong nhiệt, hộp bơm chân không và khí nén niêm phong nhiệt thành phần tự động hoàn thành niêm phong phía trên,Chế độ đóng gói trước và khử khí đứng chân không ba chức năng của pin túi pin.

Đặc điểm chính:

* Đầu được làm bằng vật liệu đồng, hiệu ứng chuyển nhiệt tốt, tiết kiệm tiêu thụ điện, cải thiện hiệu quả làm việc, tiết kiệm năng lượng so với các sản phẩm tương tự;

* Áp suất của đầu trên và dưới có thể được điều chỉnh bởi bộ điều chỉnh áp suất để đạt được các yêu cầu tham số quy trình khác nhau;

* Đầu trên và dưới được đẩy bởi xi lanh thông qua hai tay cầm hướng dẫn tuyến tính, và chuyển động trên và dưới là linh hoạt,và hướng dẫn chính xác để đảm bảo sự song song của sản phẩm sau khi niêm phong cạnh;

* Những thay đổi trong khoang có thể được quan sát trong khi làm việc thông qua cửa sổ viễn cảnh;

* Khoang nắp được thúc đẩy bởi xi lanh, được hướng dẫn bởi tay cầm hướng dẫn quay, chuyển động lên xuống linh hoạt, hướng dẫn chính xác để đảm bảo các yêu cầu niêm phong sản phẩm;

* Có thể áp dụng cho các thông số kỹ thuật khác nhau của pin sản phẩm, và điều chỉnh là đơn giản và thuận tiện;

* Thiết kế chia máy chính và hộp điều khiển, để máy có thể được đặt trong công việc hộp găng tay, cũng có thể được đặt trong công việc dây chuyền lắp ráp;

* Dễ sử dụng, ngoại hình đẹp, kích thước nhỏ, trọng lượng nhẹ.

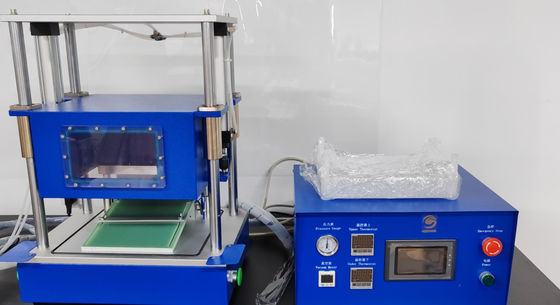

Hình để tham khảo:

Các thông số kỹ thuật:

*PLC điều khiển màn hình cảm ứng tự động;

* Các khoang được làm bằng hợp kim nhôm, chống ăn mòn, cấu trúc rắn;

* Độ chân không có thể điều chỉnh lên đến -95Kpa (bơm chân không của người mua);

* Nhiệt độ đầu: nhiệt độ phòng ~ 250°C, nhiệt độ có thể điều chỉnh;

* Độ chính xác điều khiển nhiệt độ: ± 2°C;

* áp suất niêm phong nhiệt: 0 ~ 7Kg / cm2 điều chỉnh;

* Thời gian niêm phong nhiệt: 0 ~ 99 giây điều chỉnh;

* Chiều rộng cạnh: 5 ± 0,4 mm (theo yêu cầu của khách hàng);

* Kích thước cạnh tối đa: 200mm;

* Phạm vi xả pin tối đa chiều dài 200, chiều rộng 160mm (bao gồm túi xăng);

* Phạm vi độ dày niêm phong: 60 ~ 300um;

* Độ chính xác độ dày niêm phong (mm): bất kỳ sự khác biệt độ dày bao bì hai điểm nào < 15um;

* Tiêu thụ khí: khoảng 0,2L khí nén / một lần mỗi con dấu;

* Tốc độ làm việc áp suất không khí: ≥180 lần /h;

* Lượng: 300w ống sưởi ấm, tiêu thụ năng lượng sưởi ấm khoảng 0,6KW;

* Nguồn cung cấp điện: 220V / 50Hz;

* Nguồn không khí nén: 0,5 ~ 0,8Mpa; Khi sử dụng trong hộp găng tay, nguồn điện xi lanh phải phù hợp với khí làm việc được sử dụng trong hộp găng tay.

Kích thước thiết bị:

* Kích thước tổng thể: phần làm việc: 470mm * 485mm * 435mm;

Hộp điều khiển: 420mm * 325mm * 225mm;

* Trọng lượng: khoảng 50kg.

Thành phần thiết bị:

Máy này bao gồm các bộ phận sau:

1Phần cơ học: cơ chế khuôn dưới, cơ chế buồng chân không, cơ chế truyền động, cơ chế hướng dẫn, cơ chế cơ sở, phần điều khiển hộp điện, v.v.;

2Phần điện: các thành phần khí nén, rơle trạng thái rắn, van điện tử, công tắc quang điện, vv

3 Thành phần chính:

Xăng: AIRTAC;

Xích: NSK nội địa chất lượng cao;

Thermostat: Omron (được nhập khẩu từ Nhật Bản);

Thời gian chuyển tiếp: Omron / chất lượng trong nước;

Chuỗi liên tiếp: Omron (đã nhập khẩu từ Nhật Bản).

Phương pháp bảo trì và biện pháp phòng ngừa:

1. lau các bảng trên và dưới và buồng chân không thường xuyên để giữ cho nó sạch sẽ.

2. bôi trơn các bộ phận di chuyển của vòng bi để giữ cho chuyển động trơn tru.

3Nếu không sử dụng trong một thời gian dài, lau bề mặt của các bộ phận di chuyển của cơ chế sạch sẽ, và bề mặt nên được phun dầu chống rỉ sét.

4. Thường xuyên kiểm tra các ốc vít, hạt, chân và các vật cố định khác trong các bộ phận khác nhau của máy để ngăn ngừa nới lỏng và ngăn ngừa tai nạn chất lượng máy và tai nạn cá nhân.

Các quy trình vận hành an toàn:

1Đừng đưa tay hoặc các bộ phận khác vào buồng chân không, các bộ phận di chuyển của tay cầm hướng dẫn quả bóng hoặc khu vực nguy hiểm trong khi vận hành, có thể gây thương tích cho cá nhân.Không cho phép hai hoặc nhiều người vận hành máy để tránh chấn thương ngẫu nhiên.

Lưu ý: Với thiết bị bảo vệ điện, vỏ an toàn, để các bộ phận di chuyển bên trong vỏ bảo vệ, để đảm bảo an toàn cá nhân.

2Các kỹ thuật viên nước ngoài và nhân viên được chỉ định không thể tự ý tháo rời và gỡ lỗi thiết bị.

3Không tháo rời các thành phần mạch mà không có sự cho phép.
