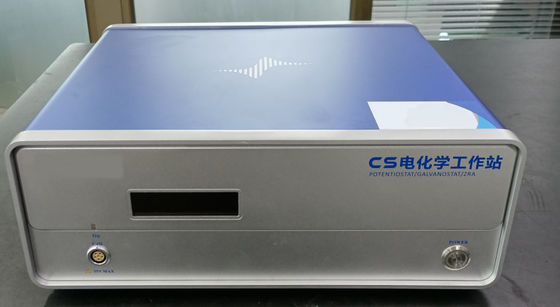

Trạm làm việc điện hóa học cho phòng thí nghiệm pin

Năng lượng liên tục Phạm vi điều khiển tiềm năng: ±10V

Phạm vi điều khiển dòng điện không đổi: ±2,0A

Độ chính xác điều khiển tiềm năng: 0,1% × đọc toàn quy mô ±1mV

Độ chính xác điều khiển hiện tại: 0,1% × đọc toàn quy mô

Phân giải tiềm năng: 10V ((> 100Hz), 3V ((< 10Hz)

Độ nhạy hiện tại: 1pA

Thời gian tăng tiềm năng: <1S(<10mA), <10S(<2A

Kháng thâm nhập điện cực tham chiếu: 1012 ̊20pF

Phạm vi dòng: 2nA ~ 2A, tổng cộng 10 điểm dừng

Áp lực bể: ±21V

Điện lượng đầu ra tối đa: 2.0A

Tốc độ quét CV và LSV: 0,001mV ~ 10000V/s

Độ rộng xung CA và DC: 0.0001 ~ 65000s

Tăng dòng quét: 1mA@1A /mS

Sự gia tăng tiềm năng trong quét tiềm năng: 0,076MV-@1V / mS

Tần số SWV: 0,001 ~ 100KHz

DPV và NPV chiều rộng xung: 0,0001 ~ 1000s

Thu thập dữ liệu AD: 16bit@3.6MHz, 20bit@1KHz

Độ phân giải DA: 16bit, thời gian xây dựng: 1S

Tăng tiềm năng tối thiểu của CV: 0,020mV

Tần số IMP: 10Hz~1MHz

Bộ lọc thông thấp: 8 phân đoạn có thể lập trình

Phạm vi hiện tại và tiềm năng: cài đặt tự động

Chế độ giao tiếp giao diện: USB2.0

2. Chỉ số chức năng điện hóa học

Máy phát tín hiệu:

Phản ứng tần số: 10Hz ~ 1MHz

Độ chính xác tần số: 0,005%

Phạm vi tín hiệu AC: 1mV ~ 2500mV

Độ phân giải tín hiệu: 0.1mV RMS

Dc bias: -10~+10V

Kháng thoát DDS: 50

Hình dạng sóng: sóng sinus, sóng tam giác, sóng vuông

Sự biến dạng sóng sinus: < 1%

Chế độ quét: logarithm / tuyến tính, tăng / giảm

Máy phân tích tín hiệu:

Thời gian tích hợp tối thiểu: 10mS hoặc thời gian chu kỳ tối đa

Thời gian tích hợp tối đa: 106 chu kỳ hoặc 105S

Giảm thời gian đo: 0 ~ 105 giây

Trả thù của Dc:

Phạm vi bù đắp tiềm năng tự động: -10V~+10V

Phạm vi bù đắp hiện tại: -1A ~ + 1A

Điều chỉnh băng thông:

Thiết lập tự động hoặc thủ công, tổng cộng 8 mức có thể được điều chỉnh

2. Chỉ số chức năng điện hóa học

Máy phát tín hiệu:

Phản ứng tần số: 10Hz ~ 1MHz

Độ chính xác tần số: 0,005%

Phạm vi tín hiệu AC: 1mV ~ 2500mV

Độ phân giải tín hiệu: 0.1mV RMS

Dc bias: -10~+10V

Kháng thoát DDS: 50

Hình dạng sóng: sóng sinus, sóng tam giác, sóng vuông

Sự biến dạng sóng sinus: < 1%

Chế độ quét: logarithm / tuyến tính, tăng / giảm

Máy phân tích tín hiệu:

Thời gian tích hợp tối thiểu: 10mS hoặc thời gian chu kỳ tối đa

Thời gian tích hợp tối đa: 106 chu kỳ hoặc 105S

Giảm thời gian đo: 0 ~ 105 giây

Trả thù của Dc:

Phạm vi bù đắp tiềm năng tự động: -10V~+10V

Phạm vi bù đắp hiện tại: -1A ~ + 1A

Điều chỉnh băng thông:

Thiết lập tự động hoặc thủ công, tổng cộng 8 mức có thể được điều chỉnh

3Các chức năng chính của phần mềm đo lường và điều khiển

Sự phân cực trạng thái ổn định: đo tiềm năng mạch mở (OCP), phân cực tiềm năng không đổi (đường cong I-t), phân cực dòng điện không đổi, quét tiềm năng động (đường cong TAFEL),quét dòng động (DGP), bước quét tiềm năng;

Phân cực thoáng qua: sóng bước tiềm năng không đổi tùy ý, sóng bước dòng điện không đổi tùy ý, bước tiềm năng không đổi (VSTEP), bước dòng điện không đổi;

Phân tích thời gian: Chronopotentiometry (CP), chronogalvanometry (CA), chronogalvanometry (CC);

Voltametry: voltmetry xoá tuyến tính (LSV) #, voltmetry tuần hoàn tuyến tính (CV), voltmetry tuần hoàn bước (SCV) #, vuông

Điện áp sóng (SWV) #, điện áp xung khác biệt (DPV) #, điện áp xung thông thường (NPV) #, khác biệt thông thường

Điện áp xung chia (DNPV) #, Khám phá dòng điện xung khác biệt (DPA), Khám phá dòng điện xung khác biệt kép (DDPA),

Phương pháp phát hiện dòng điện ba xung (TPA), Phương pháp phát hiện dòng điện xung tích hợp (IPAD), AC Voltammetry (ACV)

Voltmetry AC hài hòa thứ hai (SHACV), biến đổi Fourier voltmetry AC (FTACV) (cách # bao gồm pha

Phương pháp voltmetry hòa tan);

Kháng điện: Kháng điện hóa học (EIS) ~ quét tần số, Kháng điện hóa học (EIS) ~ quét thời gian, Kháng điện hóa học (EIS) ~

Quét tiềm năng (đường cong Mott-Schottky), thử nghiệm trở kháng dòng liên tục;

Xét nghiệm sạc và xả: sạc và xả pin, sạc và xả điện không đổi, sạc và xả tiềm năng không đổi, hiệu suất liên tục không đổi GITT,Khả năng liên tục

Đánh giá PITT;

Các phép đo mở rộng: Tiếng ồn điện hóa học (EN), đo ăn mòn galvanic (ZRA), hòa tan / lắng đọng điện hóa học, coulomb điện phân tiềm năng được kiểm soát

Phương pháp (BE), đo kháng dung dịch, đường cong phân cực chu kỳ.
